    آموزشهای وایرلس (به زبان ساده)

    انواع انتن:
    آنتن های ساده:


    1- دو قطبی کوچک (SMALL ELECTRICALLY) :
    آنتن دارای ابعادی کوچکتر از یک طول موج


    2- دو قطبی نیم موج
    دارای ابعاد کمی کوچکتر از نیم طول موج



    3- تک قطبیها (MONOPOLES) :
    یک دو قطبی که نقطه تغذیه مرکزیش به دو نبم تقسیم شده و تغذیه اش نسبت به صفحه زمین تشکیل میشود.



    4- آنتن حلقوی کوچک (SMALL LOOP ANTENNA) :
    یک حلقه حامل جریان که حداکثز ابعادش کوچکتر از یک دهم طول موج باشد.


    5- بازتابنده گوشه ای (CORNER REFLECTOR) :
    به صورت 2 صفحه است که به صورت عمودی متصل شده اند. که زاویه این گوشه برای کاربرد های خانگی (تلویزیون) 90 درجه و برای کاربرد های نظامی کمتر است (برای جلوگیری از تشخیص توسط دشمن)











    6- آنتن های ارایه ای (ARRAYY ANTENNA):
    تشکیل شده از چند انتن در جهتی خاص بری ایجاد یک پرتو تشعشعی










    7- آنتن های سیمی :
    از قدیمی ترین و در عین حال از متداولترین انواع انتن ها هستند.تقریبا هر شکل یا ارایه ای از سیم ها یک کاربرد مفید تشعشعی دارد.

    7-1- دو قطبی ها (DIPOLE) :
    در این قسمت آنتن های دو قطبی هر طولی میتوانند داشته باشند.

    - دو قطبی سیمی مستقیم
    - دو قطبی دو شاخ (THE VEE DIPOLE)


    - دو قطبی تا شده (FOLDED DIPOLE)


    7-2- آنتن های یاگی- یودا (YAGI-UDA)
    یک آرایه خطی شامل دو قطبی های موازی که به علت سادگی ساخت و ارزان بودن بسیار متداولند (آنتن های مورد استفاده در ایران برای تلویزیون)

















    8- آنتن های پهن باند (BROADBAND ANTENNAS) :
    در این نوع آنتن ها پهنای باند بسیار بیشتر از آنتنهای مطرح شده در قبل میباشد.














    8-1- آنتنهای مارپیچی (HELICAL ANTENNA) :
    اگر یک هادی به صورت مارپیچ پیچیده شود و دارای تغذیه مناسب باشد (HELIX)










    8-2- آنتن های 2 مخروطی
    از دو مخروط که در ناحیه باریک به هم متصل شده و تغذیه میشوتند.
    - محدود
    - نا محدود

    8-3? آنتن دیسک و مخروط (DISK-CONE , DISCONE ANTENNA) :
    اگر یک مخروط توسط زمین یا دسک جایگزین شود.



    8-4- آنتن حلزونی (SPIRAL ANTENNA) :



    8-5- آنتن های متناوب لگاریتمی (LOG-PERODIC ANTENNA)



    9- آنتنهای روزنه ای (APERTURE ANTENNA) :
    یک آنتن با یک روزنه در ساختارش که از طریق آن امواج الکترو مغتاطیس عبور میکند.






    10- آنتن بوقی (HORN ANTENA) :









    10-1- سهموی با کانون اولیه(PRME ? FOCUS PARABOLIC REFLECTOR ANTENNA) :
    این آنتن که به دیش (DISH) معروف است دارای پهنای باند بالا و تقویتی (بهره) 30db میباشد که تغذیه در کانون آن قرار میگیرد و در فرکانسهای بالا به خوبی کار میکند.




    11- آنتنهای بازتابنده (REFLECTOR ANTENA) :















    11- 1- سهموی با کانون اولیه(PRME ? FOCUS PARABOLIC REFLECTOR ANTENNA) :
    این آنتن که به دیش (DISH) معروف است دارای پهنای باند بالا و تقویتی (بهره) 30db میباشد که تغذیه در کانون آن قرار میگیرد و در فرکانسهای بالا به خوبی کار میکند.


    11-2- بازتابنده کسگرین (CASSEGRAIN) :
    شامل یک بوق تغذیه بازتابنده اصلی و فرعی میباشد.





    12 ? آنتن های افست
    یک سطح یا قطاع بریده شده از آنتن سهموی است که همان مشخصات را دارد اما انحنای کمتری دارد.

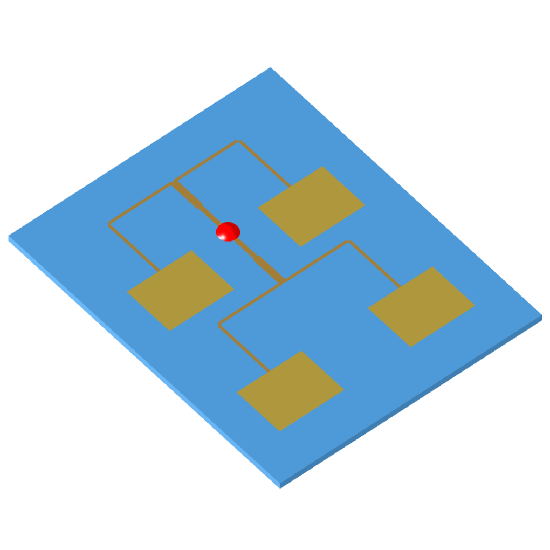

    13-آنتنهای میکرو استریپ:
    آنتن های فرکانس بالا و مسطح که بسیار کوچک میباشند و در وسایلی چون موبایل مشاهده میشوند.
    از صفحهای 3 لایه تشکیل شده که شکل دلخواه را بر یک سطح کنده و به تغذیه متصل میکنند.







    فکر می کنم عکس آنتن بر روی برد کاملا واضح باشه



    سوالاتتون رو با دلو جان جواب گوییم
    ممنونم از توجه تون




    موضوعات مشابه:
    esfahanweb، SADEGH65، ksi_xi_nt و 100 نفر دیگر سپاسگزاری کرده‌اند.





  2. #2
    نام حقيقي: arash

    عضو عادی شناسه تصویری arash3400
    تاریخ عضویت
    Apr 2010
    محل سکونت
    iran
    نوشته
    584
    سپاسگزاری شده
    316
    سپاسگزاری کرده
    11640
    واقعن عالی بود


    Zahmatkesh، payam_sts، mohamad-23 و 4 نفر دیگر سپاسگزاری کرده‌اند.
    arash3400

  3. #3
    نام حقيقي: مهرزاد مقدس

    عضو ویژه/سرپرست بخش‌های Mikrotik و Wireless
    تاریخ عضویت
    Sep 2006
    محل سکونت
    فارس
    نوشته
    4,275
    سپاسگزاری شده
    4510
    سپاسگزاری کرده
    2263
    نوشته های وبلاگ
    6
    با يه سپاس كار حل نميشد واقعا . سامان جان ممنونيم .


    Reza.D، mohsenhvac، greatcyrus و 11 نفر دیگر سپاسگزاری کرده‌اند.

  4. #4
    نام حقيقي: سامان زحمتکش

    عضو ویژه شناسه تصویری Zahmatkesh
    تاریخ عضویت
    Mar 2010
    محل سکونت
    تهران
    نوشته
    3,663
    سپاسگزاری شده
    4773
    سپاسگزاری کرده
    2305
    نوشته های وبلاگ
    4
    ساختار چند آنتن
    آنتنها بشرح زیر میباشند:
    ۱-آنتن مارکنی(marconi antenna)
    آنتن مارکنی یک آنتن یک قطبی با طول لاندا چهارم است که بطور عمود بر روی زمین نصب میشود.زمین انرژی تابیده شده بر خود را بازتاب میکند. در اثر این بازتاب تصویر آنتن لاندا چهارم در زمین ظاهر میشود که میتوان به عنوان یک آنتن فرضی در نظر گرفت که قرینه ی انتن اصلی نسبت به سطح زمین است.این آنتن فرضی را سایه آنتن اصلی می نامند.در شکل چگونگی تشکیل سایه و منحنی های توزیع ولتاژ جریان در یک نمونه آنتن اتومبیل نشان داده شده است.

    آنتن مارکنی را آنتن تصویری می نامند عملکرد این آنتن و تصویرش عینا شبیه آنتن نیم موج است.آنتن اتومبیل یک آنتن مارکنی است.بدنه ی فلزی اتومبیل به عنوان آنتن عمل میکند و اثر تصویر آنتن ضاهر میشود.
    2-آنتن دیپل نیم موج خمیده:
    آنتن دیپل نیم موج خمیده به طول لاندا تشکیل شده است که پس از خم شدن آنتن طول لاندا دوم را تشکیل میدهد.در وسط آنتن بریدگی کوچکی که در مقایسه با طول آن ناچیز است وجود دارد امپدانس آنتن دیپل خمیده300اهم است.از این آنتن برای تطبیق خط انتقال دو سیمه 300اهمی در تلویزیون سیاه سفید استفاده میشود.


    3-آنتن با میله ی فریت:
    آنتن با میله ی فریت در تمام گیرنده های رادیوییMWوSWبه کار میرود.فریت ماده ای با قابلیت نفوذ مغناطیسی زیاد است.آنتن با میله ی فریت آنتن کوچکی است که در داخل گیرنده های رادیویی جای میگیرد.این میله به عنوان هسته در بوبین کادر آنتن قرار میگیرد.استفاده ازبوبین با هسته ی فریت دریافت امواج الکترومغناطیس را آسان میکند.دریافت امواج الکترومغناطیس زمانی حداکثر است که فریت و میدان مغناطیسی در یک جهت قرار گیرند.


    4-آنتن یاگی(yagi atenna):
    این آنتن اولین بار توسط اشخاصی به نامهای یاگی اودا ساخته شد و به بازار عرضه گردید میله ی خم شده را که روی آنتن قرار دارد دیپل تاشده می نامند و هم چنین به میله ای که در پشت آنتن قرار دارد و طول آن بزرگتر است رفلکتور یا منعکس کننده می نامند و میله هایی که در جلوی دیپل تا شده قرار دارند و طول آنها از دیپل تا شده کوچکتر است را دایرکتور می گویند.


    قرار دادن این اجزا باعث میشودآنتن جهت دار شود.به عبارت دیگر به یک سو یا جهت هدایت شوند و منطقه ی خاصی را پوشش دهند.از آنتن یاگی برای دریافت امواج VHFوUHF تلویزیونی استفاده میشود.در آنتن یاگی فاصله ی بین میله ها و طول هریک از میله ها باید مشخص باشد.
    5-آنتنهای بقشابی (dish antenna):
    آنتن گیرنده و فرستنده هایی که در طیف میکروویو کار میکنند(محدوده فرکانسی1تا100گیگاهرتز)آنتن های جهت دارند بنا به دلایل زیر نیاز به این آنتن اهمیت ویژه ای دارد.
    1-چون آنتن گیرنده دقیقا در جهت آنتن فرستنده قرار دارد لذا عملا آنتن تمام جهت نمی تواند کارایی داشته باشد.
    2-گیرنده این باند نسبت به گیرنده هایی که با فرکانس کمتر کار میکنند در مقابل نویز حساسیت بیشتری دارند لذا سیگنال رسیده به این نوع آنتن باید تا حد امکان قوی باشد.
    3-هر قدر فرکانس افزایش یابد ابعاد وسایل الکترونیکی مرتبط با آن کوچکتر میشود,لذا عملا توان الکتریکی دستگاه بطور نسبی کاهش می یابد.
    4-از امواج میکروویو برای انتقال و دریافت انرژی به فواصل دور استفاده میشود میزان انرژی دریافتی توسط گیرنده خیلی ضعیف میگردد,بنابراین استفاده از آنتن با بهره ی زیاد ضروری است.
    5-به علت کاربر وسیع باند میکروویو مانند رادار و غیره سمت یابی و اندازه گیری میدان ضروری است.
    *آنتن با منعکس کننده ی سهموی(بقشابی):
    هرگاه به یک آنتن سهموی شکل از فاصله ی بسیار دور نور یا امواج رادیویی تابانده شود.این امواج پس از برخورد با سطح داخلی سهموی در نقطه ای متمرکز میشوند که آن را کانون سهمی گویند و آن را با Fنشان میدهند.از سوی دیگر هرگاه منبع تشعشعی در کانون سهموی قرار گیرد تمام امواجی که از منبع خارج میشوند در راستای خطAB به موازات منعکس میگردند.
    دراین حالت تمام امواج منعکس شده با هم هم فاز بوده و یک پرتو بسیار شدید را در امتداد محورABبوجود می آورند.سایر امواج که از جهات دیگر وارد سهموی میشوند به علت تفاوت درمسیر آنها یکدیگر را خنثی میکنند.لذا آنتنهای سهمی شکل دارای بهره ی جهتی بسیار زیادند.در شکل ساختمان آنتن بشقابی را مشاهده میکنید.برای انقال انرژی به آنتن سهمی شکل از خط انتقالی شبیه لوله آب (تو خالی)که وظیفه ی آن هدایت سیگنال با فرکانس بالاست.


    برای بهترین دریافت ویا انتشار امواج, باید آنتن در کانون سهمی قرار گیرد.از آنجا که امواج ارسالی از طریق این آنتن در محدوده ی گیگاهرتز قرار دارند,مانند نور عمل میکنند این امواج از اجسامی با چگالی بالا (جرم حجمی بالا)و ضریب انکسار زیاد مانند طلقهای ضخیم یا شیشه عبور میکنند.هم چنین در مقابل منعکس کننده ها از خود خواص نور نشان میدهند.
    *مبدل در آنتن بقشابی:
    پس از دریافت امواج میکروویو و تمرکز آنها در کانون سهمی لازم است امواج به محدوده فرکانسی پایین تر تبدیل شوند تا بتوان آنها را برای موارد خاص مانند تلویزیونو...استفاده کرد.
    برای این منظور یک مدار مبدل استفاده میکنند.این مبدل را اصطلاحاLNBمی نامند.LNBحرف اول کلماتLow Noise Blockبه معنی بلوک با نویز کم است.LNBشامل دو بخش جداگانه LNAوLNCاست.
    LNAحروف اول کلماتLow Noise Amplifir و به معنی تقویت کننده با نویز بسیار پایین میباشد.این طبقه عمل تقویت کنندگی امواج دریافتی را بر عهده دارد.
    LNCحروف اول کلماتLow Noise Convrterوبه معنی تبدیل کننده فرکانس با نویز کم میباشد.
    LNBدر کانون DISH قرار میگیرد و ضمن دریافت امواج ارسالی از بشقاب ,آنها را تقویت و به امواجی با محدوده فرکانسی کم تبدیل میکند تا برای دستگاه مرتبط با آن قابل استفاده باشد.
    بلوک دیاگرامLNB به اختصار رسم شده:





    ARM، Mehdi_NET، DaNi_84 و 33 نفر دیگر سپاسگزاری کرده‌اند.

  5. #5
    نام حقيقي: سامان زحمتکش

    عضو ویژه شناسه تصویری Zahmatkesh
    تاریخ عضویت
    Mar 2010
    محل سکونت
    تهران
    نوشته
    3,663
    سپاسگزاری شده
    4773
    سپاسگزاری کرده
    2305
    نوشته های وبلاگ
    4
    مقاله فارسی ، درباره نحوه مدلاسیون OFDM

    OFDM.pdf - 4shared.com - document sharing - download
    دوستان عزیز
    امیدوارم لذت ببرید


    SADEGH65، ARM، Mehdi_NET و 25 نفر دیگر سپاسگزاری کرده‌اند.

  6. #6

    نام حقيقي: سامان زحمتکش

    عضو ویژه شناسه تصویری Zahmatkesh
    تاریخ عضویت
    Mar 2010
    محل سکونت
    تهران
    نوشته
    3,663
    سپاسگزاری شده
    4773
    سپاسگزاری کرده
    2305
    نوشته های وبلاگ
    4

    MC - Lucent Proprietary

    Orinoco AP-600 Proprietary

    RP-TNC-Female

    MMCX-Male

    RP-MMCX-Female

    RP-TNC-Male

    SMA-Male

    Modified SMA-M - Breezecom

    SMA-Female

    RP-SMA-Female

    RP-SMA-Male-Bulkhead

    RP-BNC-Female (rarely used)

    N-Male

    N-Female-Bulkhead

    U.fl Hirose



    ویرایش توسط Zahmatkesh : 2012-01-29 در ساعت 12:15 PM
    SADEGH65، ARM، Mehdi_NET و 27 نفر دیگر سپاسگزاری کرده‌اند.





  7. #7
    نام حقيقي: امیرخاتم پدرام

    خواننده شناسه تصویری amirkhatam
    تاریخ عضویت
    Sep 2011
    محل سکونت
    ایران
    نوشته
    683
    سپاسگزاری شده
    514
    سپاسگزاری کرده
    112
    از مدیر سایت خواهش میکنم یه هفت ، هشت تا دکمه سپاس قرار بدن !
    اقا سامان ، توپ ، تو گوگل همچین چیز یک پارچه و قشنگی نمیشه پیدا کرد !




    it_ict، mohsenhvac، tara_a2007 و 5 نفر دیگر سپاسگزاری کرده‌اند.

  8. #8
    نام حقيقي: سامان زحمتکش

    عضو ویژه شناسه تصویری Zahmatkesh
    تاریخ عضویت
    Mar 2010
    محل سکونت
    تهران
    نوشته
    3,663
    سپاسگزاری شده
    4773
    سپاسگزاری کرده
    2305
    نوشته های وبلاگ
    4
    نموداری از نحوی نویز پذیری

    امواج رادیویی (Radio Waves)
    این دسته از امواج ، ماهیت الکترومغناطیس و شامل طیف وسیعی از آن است. در اثر ایجاد دو نیرو عمودی امواج قادرند تا بی نیاز از ماهیت ماده انتقال یابند. فیزیک موج الکترومغناطیس بر طبق باری ست که بر اثر نوسان اتم بار دار ساطع می شود و بسته اندازه آن انرژی دارد، نوسان به علت پایه پروتونی اتم دارای سیکل تناوبی می باشد که برای اندازه گیری بسامد آن از واحد هرتز (HZ) استفاده می کنند ، که تعداد هر سیکل را بر حسب ثانیه مشخص می کند. ما می توانیم این امواج را توسط میدان الکترومغناطیسی شتاب داده تا علاوه بر تثبیت هر سیکل در واحد زمان از توانهای دلخواه نیز برخوردار شویم ، که اینکار توسط دستگاهی به نام رادیو انجام می شود.(خدا پدر هانریش هرتز رو مورد عنایت قرار بده)


    فرکانس رادیویی (RF)
    امواج رادیویی ساخته شده توسط رادیو به وسیله آنتن در محیط منتشر می شوند که از لحاظ ساختاری دارای فرم خاصی هستند.

    در قسمت امواج رادیویی اشاره کردم که امواج الکترومغناطیس توسط دو نیروی عمود بر هم فضای انتقال خود را فراهم می سازد. این فضا در شکل زیر به خوبی قابل رویت است ، قسمت ابی که به صورت افقی ست مغناطیسی و قرمز الکتریکی می باشد. فاصله دو قله موج الکتریکی را طول موج (Wavelength) می نامند. اگر بخواهیم طول موج را محاسبه کنیم باید از سرعت نور هم کمک بگیریم.

    speed of Light / Frequency(Hz) =
    Wavelength

    299.792.458 / 5.800.000.000 = 0.05 متر (طول موج فرکانس 5.8Ghz)

    زمانی که موج اصلی به صورت Vertical باشد ،ساختار پولاریته امواج به شکل بیضی که قطر عمودی دارد ، می شود. اگر Horizontal باشد ، این بیضی به شکل ، قطر افقی می شود و زمانی که پولاریزاسیون به صورت ترکیبی باشد ، شکل نهایی دایروی می باشد.


    در شبکه های رادیویی Broadcast عمدتا از آنتن های جهت دار استفاده می شود ، به دلیل اینکه سیگنال دریافتی توسط گیرنده از مرغوبیت خوبی برخوردار باشد. اما متاسفانه همین شبکه ها در بخش کامپیوتری به دلیل عدم اطلاع دوستان شبکه کار عمدتا از Omni استفاده می شود، که این موضوع علاوه بر آلودگی فرکانسی محیط ، باعث اختلالات و مشکلات زیستی نیز می شود.

    تاثیرات موانع در Non- Line Of Sight
    همان طور که در بالا اشاره شد ، امواج فرکانس 5.8Ghz دارای طول موج 5 سانتی متری می باشند ، وقتی لوپ متاثر از آنتن با طول موج مورد نظر با جسمی مثل دیوار برخورد می کند ، اتفاقی برایش رخ می دهد ، که از آن جمله :



    1- پیک موج که (Power) می باشد دچار افت شدید می شود، این افت شدید مانع ماندگاری دیتا بر روی دامنه کاریر می شود. که در آن peak To peak Voltage افت می کند.

    2- در واحد زمان دچار اختلال می شود و چون تعریف فرکانس تعداد تناوب در واحد زمان می باشد ، یعنی فرکانسش تغییر می کند.



    3- بخشی از امواج بسته به زاویه تابش در هنگام برخورد دوباره بازتاب می شود. (این قضیه در رادیوهایی با تکنولوژی MIMO مشهود تر است)




    از جمله تاثیرات جوی بر روی فرکانس مورد نظر ما می توان به تاثیر قطرات باران رو روی آن نام برد ، قطرات آب به دلیل قطبی بودن مولکولش ،به مانند آنتنی بر سر راه امواج عمل می کند ، اما چون قطر قطرات باران کمتر از نصف طول موج فرکانس مورد نظر ماست ، این اختلال به صورت کاهش سیگنال خواهد بود ، اما در امواج فرکانس 20Ghz امواج به طور کامل جذب می شوند ، به همین دلیل این لینکها به دلایل مختلف از جمله شرایط جوی امکان دور برد بودن را ندارند.

    Line-of-Sight
    Line of Sight Distance Between Antenna Towers Height of Tower to Avoid Flat Earth Curvature Tower Height Required Over Tallest Obstacle In Line-of-Sight to Provide
    60% Fresnel Zone Clearance
    2.4GHz 802.11b/g 5.8 GHz 802.11a
    8 Miles 10 feet 33 25
    10 Miles 15 feet 38 30
    12 Miles 20 feet 43 35
    14 Miles 25 feet 48 40
    16 Miles 30 feet 53 45
    18 Miles 40 feet 63 55
    20 Miles 50 feet 73 65
    22 Miles 60 feet 83 75
    24 Miles 70 feet 93 85
    26 Miles 80 feet 103 95
    28 Miles 100 feet 123 115
    32 Miles 125 feet 148 140
    34 Miles 150 feet 173 165
    40 Miles 200 feet 223 215

    سوال (Line-of-Sight)
    جدول بالا به چه منظور مورد استفاده قرار می گیرد ؟




    SADEGH65، ARM، Reza.D و 36 نفر دیگر سپاسگزاری کرده‌اند.

  9. #9
    نام حقيقي: Siamak Nahavandi

    عضو عادی
    تاریخ عضویت
    Apr 2010
    محل سکونت
    Mashhad
    نوشته
    172
    سپاسگزاری شده
    108
    سپاسگزاری کرده
    18
    بسیار مفید و عالی ....
    امیدوارم افراد دیگری هم ، که مطالب مفیدی در اختیار دارند به فکر نگهداری آنها نباشند .


    mohsenhvac، Zahmatkesh، arash3400 و 3 نفر دیگر سپاسگزاری کرده‌اند.

  10. #10
    نام حقيقي: کیوان رحیمی

    عضو عادی شناسه تصویری Sinozit
    تاریخ عضویت
    Jun 2010
    محل سکونت
    پایین شهر ، افغانستان
    نوشته
    302
    سپاسگزاری شده
    256
    سپاسگزاری کرده
    119
    با سلام

    واقعاً عالی بود جناب زحمتکش ؛ به قول آقای مقدس با سپاس نمیشد تشکر اساسی کرد . من خودم خیلی وقت بود که دوست داشتم انواع انتنها رو بدونم چی یا هستند اما در تمامی سایت ها تعداد محدودی را که همه میشناسیم را معرفی می کردند . اما این کار ارزشمند شما واقعاً جای قدر دانی و تشکر ویژه دارد .

    با تشکر


    Reza.D، mohsenhvac، Zahmatkesh و 3 نفر دیگر سپاسگزاری کرده‌اند.

  11. #11
    نام حقيقي: .

    عضو عادی شناسه تصویری shie
    تاریخ عضویت
    Oct 2010
    محل سکونت
    Mashhad Ctity
    نوشته
    582
    سپاسگزاری شده
    469
    سپاسگزاری کرده
    819
    دوستان جهت گرد اوري مطالب مفيد از زدن پست هاي غير زروري خود داري كنيد


    it_ict، mohsenhvac، Zahmatkesh و 3 نفر دیگر سپاسگزاری کرده‌اند.

  12. #12
    نام حقيقي: سامان زحمتکش

    عضو ویژه شناسه تصویری Zahmatkesh
    تاریخ عضویت
    Mar 2010
    محل سکونت
    تهران
    نوشته
    3,663
    سپاسگزاری شده
    4773
    سپاسگزاری کرده
    2305
    نوشته های وبلاگ
    4
    استانداردهای FCC برای لینک های Multi Point در رنج فرکانسی 2.4Ghz (از منظر توانی)

    Point to Multi-Point Link - 2.4 GHz (2.4-2.4835 GHz) or 5.8 GHz (5.725-5.825 GHz U-NII Upper)
    121° Degree Directional Antenna Pattern or More
    Power Input - dBm Antenna Gain - dBi Total EIRP - dBm Power in Watts
    36 0 36 4.0
    35 1 36 4.0
    34 2 36 4.0
    33 3 36 4.0
    32 4 36 4.0
    31 5 36 4.0
    30 6 36 4.0
    29 7 36 4.0
    28 8 36 4.0
    27 9 36 4.0
    26 10 36 4.0
    25 11 36 4.0
    24 12 36 4.0
    23 13 36 4.0
    22 14 36 4.0
    21 15 36 4.0
    20 16 36 4.0
    19 17 36 4.0
    18 18 36 4.0
    17 19 36 4.0
    16 20 36 4.0
    15 21 36 4.0

    استانداردهای FCC برای لینک های Multi Point در رنج فرکانسی 5.8Ghz (از منظر توانی)

    Point to Multi-Point Link - 5.3 GHz (5.25-5.35 GHz U-NII Middle)
    121° Degree Directional Antenna Pattern or More
    Power Input - dBm Antenna Gain - dBi Total EIRP - dBm Power in Watts
    36 -6 30 1.0
    35 -5 30 1.0
    34 -4 30 1.0
    33 -3 30 1.0
    32 -2 30 1.0
    31 -1 30 1.0
    30 0 30 1.0
    29 1 30 1.0
    28 2 30 1.0
    27 3 30 1.0
    26 4 30 1.0
    25 5 30 1.0
    24 6 30 1.0
    23 7 30 1.0
    22 8 30 1.0
    21 9 30 1.0
    20 10 30 1.0
    19 11 30 1.0
    18 12 30 1.0
    17 13 30 1.0
    16 14 30 1.0
    15 15 30 1.0


    در نظر داشته باشید که استاندارد ها نسبت به شرایط ایده آل در نظر گرفته می شوند ، ما باید نسبت به محیط زندگی و کار خود شرایط را فراهم کنیم که دچار آسیب ها زیستی نشویم. از دید من 4 وات توان خروجی Wifi بسیار زیاد و مضر می باشد و می توان تدابیر بهتری اندیشید تا علاوه بر استفاده از تکنولوژی روز ، از مضرات آن نیز به دور ماند.



    SADEGH65، ARM، mehrzadmo و 22 نفر دیگر سپاسگزاری کرده‌اند.





  13. #13
    نام حقيقي: سامان زحمتکش

    عضو ویژه شناسه تصویری Zahmatkesh
    تاریخ عضویت
    Mar 2010
    محل سکونت
    تهران
    نوشته
    3,663
    سپاسگزاری شده
    4773
    سپاسگزاری کرده
    2305
    نوشته های وبلاگ
    4
    1. 16QAM Modulation scheme. 16 - Quadrature amplitude modulation uses QAM with 4 amplitudes and 4 phases to allow 16 values to be transmitted.
      64QAM Modulation scheme. 64 - Quadrature amplitude modulation uses QAM with 8 amplitudes and 8 phases to allow 64 values to be transmitted.
      256QAM Modulation scheme. 256 - Quadrature amplitude modulation uses QAM with 16 amplitudes and 16 phases to allow 256 values to be transmitted. Used in 802.11ac and ad (WiGig).
      802.11 IEEE standard that is the base for wireless Lans. Defined the protocol that is used throughout the 11x group of standards. Supported a number of different PHYs (Phyical Layers) including FHSS (Frequency Hopping Spread Spectrum) and DSSS (Direct Sequence Spread Spectrum). Supported both wireless and Infrared (IR) media. Data rates up to 2Mb. ISM band 2.400-2.483.5 GHz. Modulation techniques - BPSK, QPSK.
      802.11a IEEE standard. Uses the protocol defined in 802.11. DSSS (Direct Sequence Spread Spectrum) at data rates up to 54Mb. UNII band 5.15-5.25 GHz, 5.25-5.35 GHz, 5.725-5.825 GHz. Modulation techniques - 16QAM, 64QAM, QPSK, BPSK.
      802.11b IEEE standard. Uses the protocol defined in 802.11. DSSS (Direct Sequence Spread Spectrum) at data rates up to 11Mb. ISM band 2.400-2.483.5 GHz. Modulation techniques - CCK, DBPSK, DQPSK.
      802.11g IEEE standard. Uses the protocol defined in 802.11. DSSS (Direct Sequence Spread Spectrum) at data rates up to 54Mb. ISM band 2.400-2.483.5 GHz. Modulation techniques - OFDM with 16QAM, 64QAM, QPSK, BPSK and falls back 11b's CCK, DBPSK, DQPSK.
      802.11n IEEE standard in progress. Proposes speeds up to 74 Mb with data throughput of u 270Mb. Not (as of 5/2007) ratified, target completion is March 2009.
      802.16 IEEE wireless MAN standard (a.k.a. WiMAX). Operates in the licensed 10-66 GHz frequency range and provides speeds up 70 Mbps over distances to 31 miles.
      BER Bit Error Rate or Ratio (BER) defines the number of error bits received over time and is expressed as a negative power - thus a BER of 10-5 is one error per 100,000 bits of transmission. Wireline serial transmission typically has a BER in the 10-10 to 10-12 range whereas most radio systems are in the 10-3 to 10-6 range.
      BPSK Modulation scheme. Binary Phase Skift Keying uses PSK with two phases of 180o.
      CCK Modulation scheme. Complimentary Code Keying uses a systems of symbols encoded using DQPSK. Used in 802.11b to achieve the 5.5 and 11 Mb rates.
      DPSK Modulation scheme. Generic term. Differential Phase Skift Keying compares the value received in each phase to previous values. Implementations use DBPSK or DQPSK.
      DBPSK Modulation scheme. Differential Binary Phase Skift Keying uses DPSK with two phases of 180o.
      DQPSK Modulation scheme. Differential Quaternary or Quadriphase Phase Skift Keying uses DPSK with four phase shifts of 90o.
      MIMO Generic term. Multiple-input multiple-output refers to the use of multiple antennas at the transmitter and receiver and makes it paticularly useful for OFDM. Each sub-channel may be sent on an optimally designed antenna thus increasing the reliability of the complete transmission.
      OFDM Multiplexing scheme. Generic term. Orthogonal Frequency Division Multiplexing divides a single frequency into multiple sub-frequencies each of which is independent (orthogonal) and may use different modulation techniques (such as BPSK or 16-QAM). Since the characteristics of each sub-channel are different, and hence subject to varying interference patterns, this allows more reliability in reception of the complete transmission.
      PSK Modulation scheme. Generic term. Phase Skift Keying in which the absolute value received in each phase is used. Implementations use BPSK or QPSK.
      QAM Modulation scheme. Generic term. Quadrature amplitude modulation uses values from two carriers which are out of phase by 90o modulated to create a single output. By using different phases and varying the amplitude combinations are created such as 4 phases (90o) x 4 amplitudes = 16 (16-QAM). Implementations typically use 16-QAM, 64-QAM, 128-QAM and 256-QAM.
      QPSK Modulation scheme. Quaternary or Quadriphase Phase Skift Keying uses PSK with four phase shifts of 90o.
      Wi-Fi Term used to define wireless devices that are certifie by the Wi-Fi Alliance and hence will inter-operate with other such devices. Standards used are based on the IEEE 802.11 series.
      WiMAX WiMAX (Worldwide Interoperability for Microwave Access) is an industry coalition formed to advance the 802.16standards by certifying inter-operability between products. Similar objective to Wi-Fi.

      ------------------------------------------------------------------------------------------------------------------------------

      Wireless - Fresnel Zones and their Effect

      Or 'Why Line of Sight is not enough'

      This section provides an overview of the phenomena known as Fresnel Effect or Fresnel Zones. Since Monsieur Fresnel was a French physicist/mathematician drop the 's' when pronouncing his name to show you are real savvy (or should that be 'chic').Bad News: If you can see the receiving antenna the wireless link still might not work - this is entirely the fault of M. Fresnel (aided and abetted by a few natural laws). If you prefer some action ("to !#? with the theory just gimme the numbers") go direct to .
      With apologies to M. Fresnel

      Here goes for a quick explanation of the problem (with suitable apologies for the superficiality). Direct radio waves will obviously travel in a straight line from the transmitter (TX) to the receiver (RX). But there are other waves inside the signal 'cone' (or circle if the antenna is a omni). If these other waves don't bump into anything (there are no obstacles) they will just travel off into the night until overcome with exhaustion. But if they bump into something (a deflection) they may end up at the RX antenna and if they are out of phase with the straight line signals they may have a phase cancelling effect - they will reduce the power of the arriving signal. The magnitude of the phase cancelling effect is a function of the signal strength and how out of phase (always described in terms of an angle) is the deflected
      signal. See diagram 1 below.


    2. Diagram 1 - Phase cancelling effects from deflections (bumps)
      Phase Cancellation



    3. Fresnel provided a means to calculate how out of phase the bumps (deflections) between the transmission source (TX) and the receptor (RX) will be. Each Fresnel zone is an ellipsoidal ('sausage like' to the rest of us) shape as shown below. Deflections (bumps) from obstacles which occur anywhere in zone 1 will create signals that will be 0 to 90o out of phase, in zone 2 they will be 90 to 270o out of phase, in zone 3 they will be 270 to 450o out of phase and so on. Even numbered zones are bad'ish (have the maximum phase cancelling effect) and odd numbered zones are good'ish (may actually add to the signal power). The signal strength (and hence the magnitude of the phase cancelling effect) is strongest in zone 1 and decreases in each successive zone. At any point which is d1 distance from the TX source and d2 distance from the receptor (RX) each Fresnel zone has a radius value of r1. See diagram 2.



    4. Diagram 2 - Fresnel zones
      OK so what's the big deal

      The big deal is this. To maximise RX strength you need to minimise the effect of the out of phase signals. To do that you must make sure the strongest signals don't bump into anything - they have the maximum chance of getting to the RX location. The strongest signals are the ones closest to the direct line between TX and RX and always lie in the 1st Fresnel Zone. The rule of thumb is that 60% of the 1st Fresnel zone must be clear of obstacles If you have a building, say, that is a distance d1 from the TX antenna and d2 from the RX antenna then it must not be closer than 60% of r1 measured from the centre line of sight (c1 in diagram). You may need to juggle the antenna positioning to ensure this 60% zone is clear (you will also see this 60% figure written as 0.6 just to confuse). See diagram 3.



    5. Diagram 3 - Fresnel zone clearance
      The earth is in the way

      Finally on longer links especially (> 3Km or 2 miles) you will frequently see discussions about Fresnel zones and the curvature of the earth (though it can have an impact at very much closer distances). The reason - even if you are shooting a link across flat ground with no apparent obstacles, eventually the ground itself becomes the obstacle and can easily get inside the 60% clearance zone. Solution - lift the antenna higher to make sure the earth stays out of your way! In diagram 4 d1 and d2 are the same (the mid point) so the distance of the direct line of sight to the earth (c1) must be more that 60% of r1. Our Fresnel Calculator gives the earth's height (or bulge) at the mid point of the link.



    6. Diagram 4 - Fresnel zone and earth curvature

    Power Budget Calculations

    1. mW to dBm = 10Log10(Watts) + 30
    2. feet to meters = .3048
    3. meters to feet = 3.28
    4. Calculator normalises all distances to kilometers and meters
    5. Connectors loss = 0.10 * square root (frequency in GHz)
    Free Space Calculations

    1. Free space loss = 36.56 + 20Log10(Frequency) + 20Log10(Distance in miles)
    2. Calculator normalises all distances to miles
    3. Miles to Kilometers = 1.609
    4. Kilometers to miles = 0.621
    Fresnel Zone Calculations

    1. Calculator normalises all distances to kilometers and meters
    2. Miles to Kilometers = 1.609
    3. Kilometers to miles = 0.621
    4. feet to meters = .3048
    5. meters to feet = 3.28
    6. 1st Fresnel Zone radius (Km) = 17.3 x Sqr root ((Obstacle Distance x (Total Link - Obstacle Distance)) / (Frequency in GHz x Total Link))
    7. 1st Fresnel Zone radius (miles) = 72.6 x Sqr root ((Obstacle Distance x (Total Link - Obstacle Distance)) / (Frequency in GHz x Total Link))
    8. Obstacle free radius = 0.6 x 1st Fresnel Zone radius
    9. Radius of nth Fresnel zone (meter) = sqr root ( (n x wave length x Obstacle distance x (Total Link - Obstacle Distance)) / Total Link )
    10. wave length (meters) = speed of light (299,792,458 m/s) / frequency in Hz
    11. Earth curvature calculation = (Total Link) 2 /(8 * effective earth radius)
    12. effective earth radius = 4/3 * Earth radius
    13. Earth radius = 3963 miles, 6378 Km
    System Performance Calculations

    1. Calculator normalises all distances to miles and feet during calculations.
    2. Free space loss = 36.56 + 20Log10(Frequency) + 20Log10(Dist in miles)
    3. mW to dBm = 10Log10(Watts) + 30
    4. dBm to mW = 10(dBm/10)
    5. RX Power = Margin - RX sensitivity
    6. Theoretical margin = TX power budget + RX power budget - free space loss
    7. SAD factor = Theoretical margin/TX power budget * 100 and shows the percentage of spare power on transmission.
    dBm to Watts Calculations

    1. mW to dBm = 10Log10(Watts) + 30
    2. dBm to mW = 10(dBm/10)



    ARM، Reza.D، alins5 و 14 نفر دیگر سپاسگزاری کرده‌اند.

  14. #14
    نام حقيقي: علي

    عضو عادی
    تاریخ عضویت
    Jun 2010
    محل سکونت
    اميديه
    نوشته
    23
    سپاسگزاری شده
    9
    سپاسگزاری کرده
    4
    با تشكر از راهنمايي خوبتان لطف كنيد برام مقاله آموزشي و يا فرق بين راديوهاي integrated و راديوهاي پارابوليك و ديش دار رو توضيح بديد توضيح جامعي ميخوام
    ممنون ميشم چون كارمون هم وايرلس هست حتما بايد اين اطلاعات رو داشته باشم.


    arash3400 سپاسگزاری کرده است.

  15. #15
    نام حقيقي: سامان زحمتکش

    عضو ویژه شناسه تصویری Zahmatkesh
    تاریخ عضویت
    Mar 2010
    محل سکونت
    تهران
    نوشته
    3,663
    سپاسگزاری شده
    4773
    سپاسگزاری کرده
    2305
    نوشته های وبلاگ
    4
    دوستان عزیزم
    سلام

    در این جلسه قصد دارم در مورد Effective Isotropic Radiated Power صحبت کنم

    Effective Isotropic Radiated Power : به معنی قدرت سیگنال ارسالی (ویا به عبارتی همگرایی قدرت تابش موثر) میباشد و با اختصار EIRP مطرح می شود. با اینکه این مقدار در ریسیور سیگنال به وضوع قابل رصد می باشد اما ارتباط مستقیمی با فرستنده آن دارد. که در آن نقش انتن و رادیو به عنوان تقویت کننده و ادوات ارتباطی مانند (کابل ، کانکتور و غیره ) به عنوان تضعیف کننده می باشد.
    رابطه 1 :



    P نشانگر توان رادیو ارسال کننده و برحسب DBm و L نشانگر افت کابل DBm و G گین آنتن ارسال کننده برحسب DBi می باشد.

    Antenna Gain : قدرت تابش به دو عامل زیر مربوط است.
    Isotropic Antenna : همگرایی توان خروجی آنتن که به عنوان Antenna Gain مطرح می شود و برحست DBi مطرح می گردد. این گزینه تاکید بر حذف لوپ های فرعی داشته و بر افزودن آن به پرتابه اصلی Radiation Efficiency را مطرح می سازد.
    Radiation Efficiency : راندمان تابش علاوه بر بررسی قدرت نهایی سیگنال بازدهی آن را نیز مورد بررسی قرار می دهد.

    Transmission line : یا خط ارسال که به صراحت بر توان خروجی رادیو (Transmitter output power) تاکید دارد و آن را بر حسب DBW ویا (DBmW(DBm مورد بررسی قرار می دهد.

    روش محاسبه mW To DBm
    رابطه 2 :

    =
    DBm = 10 log P

    روش محاسبه DBm To mW
    رابطه 3 :
    dBm to mW = 10
    (dBm/10

    Cable Loss :
    افت کابل بسته به فرکانس و طول متغییر می باشد و با بالا رفتن فرکانس رابطه مستقمی با افت آن، برقرار می گردد. جدول زیر برخی از گزینه های با اهیمت کابلهای کواکسیال را مورد بررسی قرار می دهد.

    type impedance
    ohms
    core Dielectric Type Dielectric VF Dielectric in Dielectric mm OD in OD mm shields comments max attenuation @ 750 MHz
    RG-6/U 75 1.0 mm PF 0.75 0.185 4.7 0.270 6.86 double Low loss at high frequency for cable television,satellite television and cable modems 05.65dB/100 ft
    RG-6/UQ 75 PF 0.298 7.57 quad This is "quad shield RG-6". It has four layers ofshielding; regular RG-6 has only one or two 05.65dB/100 ft[14]
    RG-7 75 1.30 mm PF 0.225 5.72 0.320 8.13 double Low loss at high frequency for cable television,satellite television and cable modems 04.57dB/100 ft
    RG-8/U 50 2.17 mm PE 0.285 7.2 0.405 10.3 Amateur radio; Thicknet (10BASE5) is similar 05.967 dB/100 ft[15]
    RG-8X 50 1.0 mm PF 0.75 0.185 4.7 0.242 6.1 double A thinner version, with the electrical characteristics of RG-8U in a diameter similar to RG-6.[16] 10.946 dB/100 ft[15]
    RG-9/U 51 PE 0.420 10.7
    RG-11/U 75 1.63 mm PE 0.66 0.285 7.2 0.412 10.5 Triple/Quad Used for long drops and underground conduit[17] 03.65dB/100 ft
    RG-56/U 48 1.4859 mm 0.535 13.589 Dual/Quad Cable TV installations
    RG-58/U 50 0.81 mm PE 0.66 0.116 2.9 0.195 5.0 single Used for radiocommunication and amateur radio, thin Ethernet (10BASE2) and NIMelectronics. Common.[18] 13.104 dB/100 ft[15]
    RG-59/U 75 0.81 mm PE 0.66 0.146 3.7 0.242 6.1 single Used to carry baseband video in closed-circuit television, previously used for cable television. In general, it has poor shielding but will carry an HQ HD signal or video over short distances.[19] 09.708 dB/100 ft[15]
    3C-2V 75 0.50 mm PE 0.85 3.0 5.4 single Used to carry television, video observation systems, and other. PVC jacket.
    5C-2V 75 0.80 mm PE 0.82 +/-2 0.181 4.6 0.256 6.5 double Used for interior lines for monitoring system, CCTV feeder lines, wiring between the camera and control unit and video signal transmission. PVC jacket.
    RG-60/U 50 1.024 mm PE 0.425 10.8 single Used for high-definition cable TV and high-speed cable Internet.
    RG-62/U 92 PF 0.84 0.242 6.1 single Used for ARCNET and automotive radio antennas.[20]
    RG-62A 93 ASP 0.242 6.1 single Used for NIM electronics
    RG-174/U 50 7x0.16 mm PE 0.66 0.059 1.5 0.100 2.55 single Common for wifi pigtails: more flexible but higher loss than RG58; used with LEMO 00 connectors in NIM electronics. 23.565 dB/100 ft[15]
    RG-178/U 50 7×0.1 mm
    (Ag-plated Cu-clad Steel)
    PTFE 0.69 0.033 0.84 0.071 1.8 single Used for high-frequency signal transmission.[21] 42.7 dB/100ft @ 900MHz[22]
    RG-179/U 75 7×0.1 mm
    (Ag-plated Cu)
    PTFE 0.67 0.063 1.6 0.098 2.5 single VGA RGBHV[23]
    RG-180B/U 95 0.0120 in
    (Ag-plated Cu-clad steel)
    PTFE 0.102 2.59 0.145 3.68 single Ag covered Cu VGA RGBHV
    RG-213/U 50 7×0.0296 in Cu PE 0.66 0.285 7.2 0.405 10.3 single For radiocommunication and amateur radio, EMC test antenna cables. Typically lower loss than RG58. Common.[24] 05.967 dB/100 ft[15]
    RG-214/U 50 7×0.0296 in PE 0.66 0.285 7.2 0.425 10.8 double Used for high-frequency signal transmission.[25] 06.702 dB/100 ft[15]
    RG-218 50 0.195 in Cu PE 0.66 0.660 (0.680?) 16.76 (17.27?) 0.870 22 single Large diameter, not very flexible, low loss (2.5dB/100' @ 400 MHz), 11kV dielectric withstand. 02.834 dB/100 ft[15]
    RG-223/U 50 0.88 mm PE 0.66 0.0815 2.07 0.212 5.4 double Silver-plated shields. Sample RG-223 Datasheet 11.461 dB/100 ft[15]
    RG-316/U 50 7x0.0067 in PTFE 0.695 0.060 1.5 0.098 2.6 single used with LEMO 00 connectors in NIMelectronics;[26] 22.452 dB/100 ft[15]
    RG-400/U 50 19x0.20mm PTFE 2.95 4.95 double [27] 12.566 dB/100 ft[15]
    H155 50 19 x 0.28 mm 0.79 5.4 lower loss at high frequency for radiocommunication and amateur radio
    H500 50 0.82 low loss at high frequency for radiocommunication and amateur radio
    LMR-100 50 2.79 low loss communications, 1.36 dB/meter @ 2.4 GHz 20.725 dB/100 ft[15]
    LMR-195 50 low loss drop-in replacement for RG-58 10.125 dB/100 ft[15]
    LMR-200
    HDF-200
    CFD-200
    50 1.12 mm Cu PF 0.83 0.116 2.95 0.195 4.95 low loss communications, 0.554 dB/meter @ 2.4 GHz 09.035 dB/100 ft[15]
    LMR-240 50 1.42 mm Cu PF 0.84 0.150 3.81 0.240 6.1 double Amateur radio, low loss replacement for RG-8X[28] 06.877 dB/100 ft[15]
    LMR-400
    HDF-400
    CFD-400
    50 2.74 mm
    (Cu-clad Al)
    PF 0.85 0.285 7.24 0.405 10.29 low loss communications, 0.223 dB/meter @ 2.4 GHz[29] 03.544 dB/100 ft[15]
    LMR-600 50 4.47 mm
    (Cu-clad Al)
    PF 0.87 0.455 11.56 0.590 14.99 low loss communications, 0.144 dB/meter @ 2.4 GHz 02.264 dB/100 ft[15]
    LMR-900 50 6.65 mm
    (BC tube)
    PF 0.87 0.680 17.27 0.870 22.10 low loss communications, 0.098 dB/meter @ 2.4 GHz 01.537 dB/100 ft[15]
    LMR-1200 50 8.86 mm
    (BC tube)
    PF 0.88 0.920 23.37 1.200 30.48 low loss communications, 0.075 dB/meter @ 2.4 GHz 01.143 dB/100 ft[15]
    LMR-1700 50 13.39 mm
    (BC tube)
    PF 0.89 1.350 34.29 1.670 42.42 low loss communications, 0.056 dB/meter @ 2.4 GHz 0.844 dB/100 ft[15]
    QR-320 75 1.80 mm PF 0.395 10.03 single Low loss line, which replaced RG-11 in most applications 03.34dB/100 ft
    QR-540 75 3.15 mm PF 0.610 15.49 single Low loss hard line 01.85dB/100 ft
    QR-715 75 4.22 mm PF 0.785 19.94 single Low loss hard line 01.49dB/100 ft
    QR-860 75 5.16 mm PF 0.960 24.38 single Low loss hard line 01.24dB/100 ft
    QR-1125 75 6.68 mm PF 1.225 31.12 single Low loss hard line 01.01dB/100 ft





    Free-space path loss in decibels : این افت در لینک های طولانی بر اثر عوامل طبیعی میباشد و بر اثر از هم پاشیده شدن آن ، سیگنال بسته به حساسیت گیرنده به صورت منفی دیده می شود.
    رابطه شماره 4 :


    D مسافت برحسب کیلومتر و F فرکانس برحسب Mhz

    رابطه شماره 5 :

    Theoretical margin = TX power budget + RX power budget - free s
    pace loss


    TX power budget : توان ارسال شده در مسافت

    RX power budge : حساسیت دریافت سیگنال دستگاه


    رابطه شماره 6 :


    SAD factor = Theoretical margin/TX power budget * 100

    Theoretical margin : حاشیه فاز

    مثال مطابق با یک پروژه اجرا شده
    برای انجام محاسبات قصد دارم یکی از نمونه لینک های خودم را مورد بررسی قرار دهم که مسافت آن 8 کیلومتر می باشد و بین میدان ولیعصر و خیابان پاسداران می باشد ، دوستانی که در تهران کار کردند با شرایط آشنایی دارند ، در این پروژه از رادیو MaxFar M5XC استفاده شده با آنتن 28Dbi و کابل LMR400

    افت کابل در LMR400 در هر 100 متر بین 10 الی 33 DBm متغییر می باشد. که من برای کابل یک متری 0.22Dbm را در نظر می گیرم. چون این کابل با استفاده از کانکتور
    N-Male (در پست شماره 6 مشخص شده) اتصال را برقرار می کند ، افت کابل را معادل 1DBm در مظر می گیریم.



    25DBm - 1DBm + 28DBi = 52DB

    دوستان عزیز دقت داشته باشید که طبق رابطه شماره 3 ،توان خروجی 52Db معادل :

    dBm to mW = 10dBm/10


    dBm to mW = 10^(52/10) = 10^5.2 = 158489 mW = 158 W
    بله درست مشاهده می کنید ، 158 وات توان خروجی یک رادیو و آنتن 52Dbm می باشد.

    طبق مثال
    با در نظر گرفتن رابطه 4 ، فرکانس 5200Mhz با مسافت 8 کیلومتر داریم :

    FSPL = 20 log (8) + 20 log (5200) + 32.45
    FSPL = 18.06 + 74.32 + 32.45 = 124.83 DB
    FSPL = 124.83 DB
    TX power budget = 124.83 - 52 = -72Db
    طبق رابطه شماره 5 داریم :
    Theoretical margin = 72 + 80 - (1+ 124.83 ) + 28 = 54.17



    طبق رابطه شماره 6 داریم :
    SAD factor = 54.17 / 72 * 100 = 75%


    این مدل از رادیو مکسفار 48 مگ کانکت می باشد که بنا بر محاسبات پهنای باند 36 مگ را می دهد ، اما این لینک در حال حاضر با 33 مگ تروپوت زیر بار است. این اختلاف به دلیل نویز شدید و شرایط موجود در کلان شهر تهران می باشد و درحال حاضر حدود دوماه این لینک زیر بار است.


    اگر به خوبی ازین پست استقبال شود به قطع آموزش را ادامه خواهم داد و منوط بر تعداد سپاس ها می باشد.



    ویرایش توسط Zahmatkesh : 2012-02-06 در ساعت 06:32 PM
    ARM، mehrzadmo، Reza.D و 65 نفر دیگر سپاسگزاری کرده‌اند.
